Hogyan számítsuk ki a LED-es világítás mennyiségét

Aug 18, 2026

Az alapvető kényszer beipari világítása tervezés az, hogy az elégtelen megvilágítás veszélyezteti a gyártás biztonságát és a vizuális hatékonyságot, míg a túlzott megvilágítás közvetlenül megnöveli a beszerzési költségeket és a hosszú távú -villamosenergia-költségeket-, amelyek mindkettő közvetlenül befolyásolja a működési nyereséget. A probléma megoldásához nincs szükség a becslések-szabályára-; megbízható eredmények érhetők el kézi számítással a Lumen módszerrel, a hibahatár ±10%-on belül tartásával.

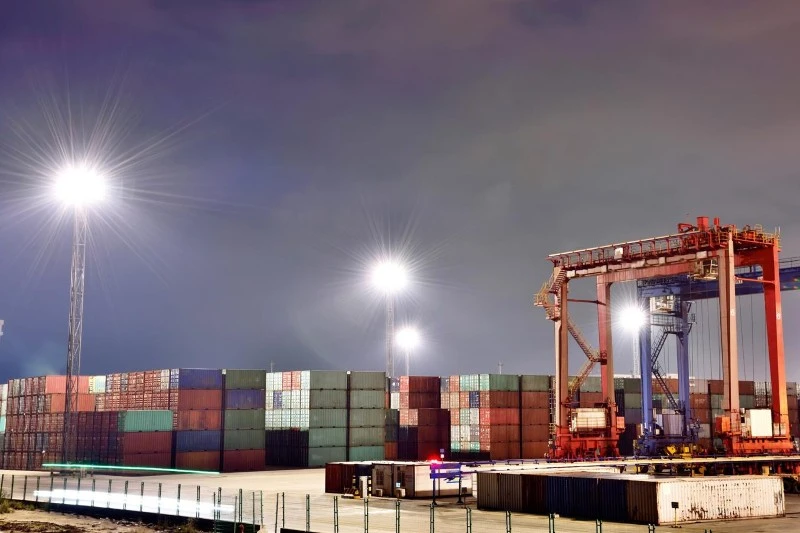

industrial lighting design

A számítás előtt meg kell határozni a következő négy alapvető adatpontot:

műhely hossza és szélessége (m), valamint a világítótest beépítési magassága -vagyis a világítótest fénykibocsátó felülete és a munkafelület (általában a talaj vagy egy 0,75 m-es munkapad) függőleges távolsága, nem pedig a gyári nettó magasság.

a GB 50034-2013 "Épületek világítástervezési szabványa" és a CIE szabványokon alapul. Az általános ipari forgatókönyvekhez ajánlott értékek a következők:

HelyszínType	MegvilágításRkövetelmény (Lux)
Általános raktár, előfeldolgozás	100–150
Megmunkálás és összeszerelés	300–500
Precíziós elektronika, ellenőrzés	750–1000

A megvilágítási szabvány a tényleges vizuális működési pontosság alapján kerül kiválasztásra, és a lámpák száma ennek megfelelően növekszik minden szintemeléskor.

Fényáram (Φ, lm): Közvetlenül a lámpatest adatlapjáról. Ha nem adják meg közvetlenül, akkor a P×ηP×η segítségével számítsa ki (PP a teljesítmény, η a fényhatás, mértékegysége lm/W). A jelenlegi ipari LED-ek fényhatásfoka jellemzően 110-160 lm/W.
Kihasználási tényező (UF): A lámpatestből a munkafelületet érő fény aránya, amelyet a tér alakja és a falak/mennyezetek/padlók visszaverő képessége befolyásol. Tipikus értékek ipari környezetekre: 0,5–0,7, magasabb értékekkel világos-színes környezetekre, alacsonyabb értékekkel sötét- színű környezetekre.
Karbantartási tényező (MF): A por felhalmozódása által okozott fénycsökkenés és megvilágítás-csökkenés összege. Ipari környezetben általában 0,70–0,80, erős porral vagy hosszú karbantartási ciklusokkal járó forgatókönyvek esetén pedig 0,65 alatt van.

N=E×AΦ×UF×MFN=Φ×UF×MFE×A

Ahol AA a munkaterület (m²), NN pedig a szükséges lámpák száma.

A számítás lépései:

1. Számítsa ki az A=hosszúságot × szélességet

2. Határozza meg az EE-t a GB 50034 szerint

3. Válassza ki a LED-es világítótesteket, és határozza meg a ΦΦ értéket

4. Rendeljen értékeket az UFUF-hez és az MFMF-hez a helyszíni feltételek alapján.

5. Helyettesítse be a képletet, hogy N-t kapjon, majd kerekítse felfelé.

A beépítési magasság határozza meg a világítótest típusát:

Beépítési magasság > 6m: Magas téri lámpákat (keskeny sugáreloszlás) kell választani, ellenkező esetben súlyos fényveszteség és az UF érték jelentősen csökken.
Beépítési magasság 3-6 m: lineáris lámpák vagy széles fényszórók az egyenletes lefedettség érdekében.

A helytelen kiválasztás következményei: Az alacsony -mennyezetű helyeken használt magas lámpák középen erős túl-megvilágítást, a kerület körül pedig elégtelen megvilágítást okoznak, és növelik a tükröződési indexet (UGR); a magas-mennyezetű helyeken használt reflektorok hatására az UF érték 0,3 alá csökken, és a lámpák számát meg kell duplázni.

Környezetiaalkalmazkodóképesség:

A poros/nedves környezet IP65 vagy magasabb védelmi besorolást igényel; ellenkező esetben az MF érték csillapítási ideje több mint 50%-kal lerövidül.
In high-temperature environments (>45 fok), az aktív hőelvezetésű vagy hőcsöves hőelvezetésű LED-lámpákat kell választani; ellenkező esetben a csomópont hőmérséklete megemelkedik, ami a fényhatékonyság csökkenését eredményezi, és a tényleges fényáram kisebb lesz, mint a névleges érték.

A kézi számítások nem tudják megfelelően kezelni a szabálytalan alakú műhelyek vagy a nem egységes világítási követelményekkel rendelkező területek határfeltételeit- (például változó megvilágítási szintek a sétányon, a berendezési zónákon és a minőségellenőrzési területeken). Ha DWG rajzokat importál a DIALux evo-ba 3D szimuláció céljából, akkor 5%-on belüli hibahatár mellett jelentéseket készíthet a megvilágítási hamis-színtérképekről, az UGR-ről, a megvilágítás egyenletességéről (U0) és a megvilágítási teljesítménysűrűségről (LPD). Ipari-standard eszközként a szoftver olyan eredményeket hoz, amelyek közvetlenül alapul szolgálhatnak a tervezési áttekintéshez és a projektek elfogadásához.

high-power LED floodlight

JR Lighting JR506nagy{0}}teljesítményű LED-es reflektorakár 1500 W teljesítményt és 150 lm/W fényhatékonyságot biztosít. Prémium fényforrásokkal és meghajtókkal rendelkezik, amelyek robusztus villámvédelmet és intelligens fényerő-szabályozási lehetőségeket kínálnak (1-10V/DALI 2.0). A présöntvény-alumínium ház nagy szilárdságú edzett üveggel párosítva{14}}biztosítja a korrózió- és rozsdaállóságot; az egység IK08 ütési besorolással és kiváló hőkezeléssel büszkélkedhet, így tökéletesen alkalmas a tengerparti régiókra és a -35 és 50 fok közötti szélsőséges környezetekre. A sugárzási szögek széles választékát kínálja (10 foktól 90 fokig), valamint professzionális aszimmetrikus, többszögű fényeloszlást. 5 év garanciával és hiteles nemzetközi tanúsítványokkal, amelyek magukban foglalják az UL, ETL, DLC, TUV, CB, ENEC, CE, SAA, FCC, RoHS és CQC tanúsítványokat. Így ez az első számú választás csúcskategóriás stadion- és ipari világítási alkalmazásokhoz.

1. kérdés: Mi az alapképlet az ipari LED-es világítótestek számának kiszámításához?

V: Az alapképlet a következő: A lámpatestek száma (N)=(A terület × cél megvilágítás E) / (lámpatestenkénti fényáram × CU felhasználási tényező × K karbantartási tényező). Ez a számítás átfogóan figyelembe veszi a tér méretét, a munkafelület megvilágítási követelményeit és a környezeti fény amortizációját.

2. kérdés: Miért nem lehet hozzávetőleges becslést készíteni egyszerűen úgy, hogy a teljes szükséges lumen mennyiségét elosztjuk egyetlen lámpatest lumenkibocsátásával?

V: Mivel a durva becslés figyelmen kívül hagyja az ipari környezetben bekövetkező tényleges veszteségeket; nem veszi figyelembe az olyan tényezőket, mint a felületi visszaverődés, a por és olaj felhalmozódása által okozott fénycsökkenés, valamint a lámpatest fényeloszlási szöge. Egy ilyen egyszerűsített számítás vakon történő alkalmazása súlyos sötét foltokat vagy elégtelen megvilágítást eredményezhet a padlón.

Q3: Hogyan befolyásolja a gyári létesítmény felszerelési magassága (beépítési magassága) a LED ipari lámpák kiválasztását és mennyiségét?

V: A szerelési magasság meghatározza a szükséges teljesítményt és a sugárzási szöget: az alacsony-mennyezeti létesítmények (3–4,5 méter) esetén alacsony-teljesítményű, széles sugárzási szögű lámpatestek szükségesek az egyenletes megvilágítás érdekében, míg a nagyon magas-mennyezet (12 méter felett) magas függőleges fényszöget és szűk fókuszszöget tesz szükségessé a fókuszáláshoz a padlót.

4. kérdés: Körülbelül hány LED-es magas{1}}térvilágításra van szükség egy tipikus 10 000- négyzetméteres raktárhoz?

V: A raktárterületekre vonatkozó 200 lux szabványos megvilágítási szint alapján a teljes szükséglet körülbelül 200 000 lumen; ha egyenként 19 500 lumen effektív teljesítményű lámpatesteket használunk, a számítások szerint körülbelül 11-12 egységre van szükség, egyenletes rácsmintában elhelyezve.

A lámpatestek számának kiszámítására szolgáló lumen módszer egy szabványos, ellenőrizhető mérnöki megközelítés, szabályozható hibaforrásokkal. A megvalósítás során a megvilágítási szabványokat szigorúan meg kell határozni a GB 50034 szerint; A kihasználtsági tényezőket és a karbantartási tényezőket nem szabad önkényesen 1,0-ra állítani, mivel ez jelentősen alulbecsüli a számadatokat, és a tényleges megvilágítási szintek nem felelnek meg a követelményeknek. Végül a lámpatestek számított számát felfelé kell kerekíteni és egységes rácsmintába rendezni. Ennek az eljárásnak a követése lehetővé teszi a lámpatestek mennyiségének pontos előrejelzését a beszerzés előtt, egyensúlyt teremtve a megvilágítás megfelelősége és a költségkontroll között, elkerülve a túl- vagy alul-a specifikációt.
